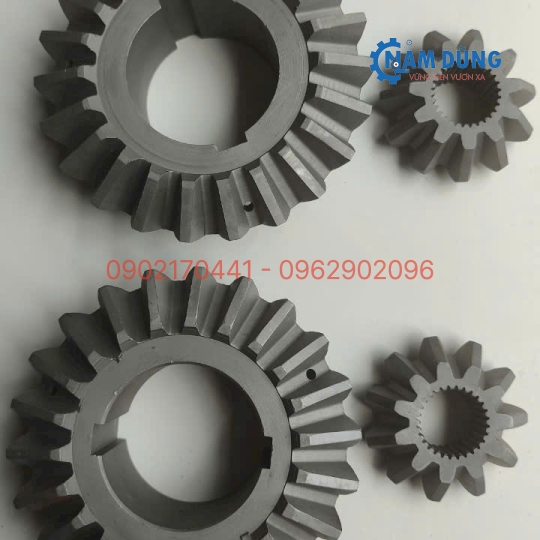

Bánh Răng Côn Thẳng

Bánh răng côn thẳng dùng để truyền lực giữa hai trục cắt nhau. Vì vậy bánh răng côn thẳng có tác dụng chuyển hướng trong truyền động. Sự chuyển hướng từ hai trục cát nhau một góc từ 40° -120°, nhưng phổ biến nhất là 90°..
Mã sản phẩm:
Giá:
Liên hệ

Lượt xem:
313

Thông tin sản phẩm

Bánh răng côn thẳng dùng để truyền lực giữa hai trục cắt nhau. Vì vậy bánh răng côn thẳng có tác dụng chuyển hướng trong truyền động. Sự chuyển hướng từ hai trục cát nhau một góc từ 40° -120°, nhưng phổ biến nhất là 90°..

Thông số kỹ thuật

Tỉ số truyền động

Tỉ số truyền 1:1, tỉ số truyền 1:1,5, tỉ số truyền 1:2, tỉ số truyền 1:2,5, tỉ số truyền 1:3, tỉ số truyền 1:4, tỉ số truyền 1:5

Chất liệu : Thép cacbon cơ khí,Thép S45C, thép SCM415, thép không gỉ SUS304, nhựa MC901

Modul: 1.0; Modul 1.5; Modul 2.0;Modul 2.5; Modul 3.0 …….

Thông số kích thước tiêu chuẩn Modul 2.5

Số răng	A	B	C	D	E	F	G	H	I
12	26	33.540	24	15.5	25	23.76	33	10	10
15	28	41.036	30	16.0	32	25.33	37.30	12	10
16	28	43.535	32	15.5	34.5	25.47	38.50	12	12
18	29	48.536	36	16.0	38	25.46	41.91	12	12
20	30	53.536	41	16.0	43	27.13	44.69	13	12
24	34	63.536	48	17.0	50	30.72	52.25	15	15
25	35	66.036	52	18.5	54	31.76	53.81	16	15
30	40	78.536	63	21.0	65	36.67	63.60	18	15
