Giới thiệu về máy phay CNC trong cơ khí chính xác
⚙️ Trong thời đại sản xuất hiện đại, máy phay CNC (Computer Numerical Control) đóng vai trò không thể thay thế trong việc gia công kim loại chính xác cao, đặc biệt ở các lĩnh vực như cơ khí chế tạo, khuôn mẫu, ô tô, hàng không, điện tử.
Cơ Khí Nam Dũng – một trong những đơn vị tiên phong tại TP.HCM trong lĩnh vực gia công phay CNC, luôn cập nhật và ứng dụng các dòng máy phay hiện đại nhất để đảm bảo độ chính xác ±0.005mm, đáp ứng mọi yêu cầu kỹ thuật khắt khe.
👉 Tham khảo thêm: Báo giá dịch vụ gia công phay CNC mới nhất 2025 tại Cơ Khí Nam Dũng

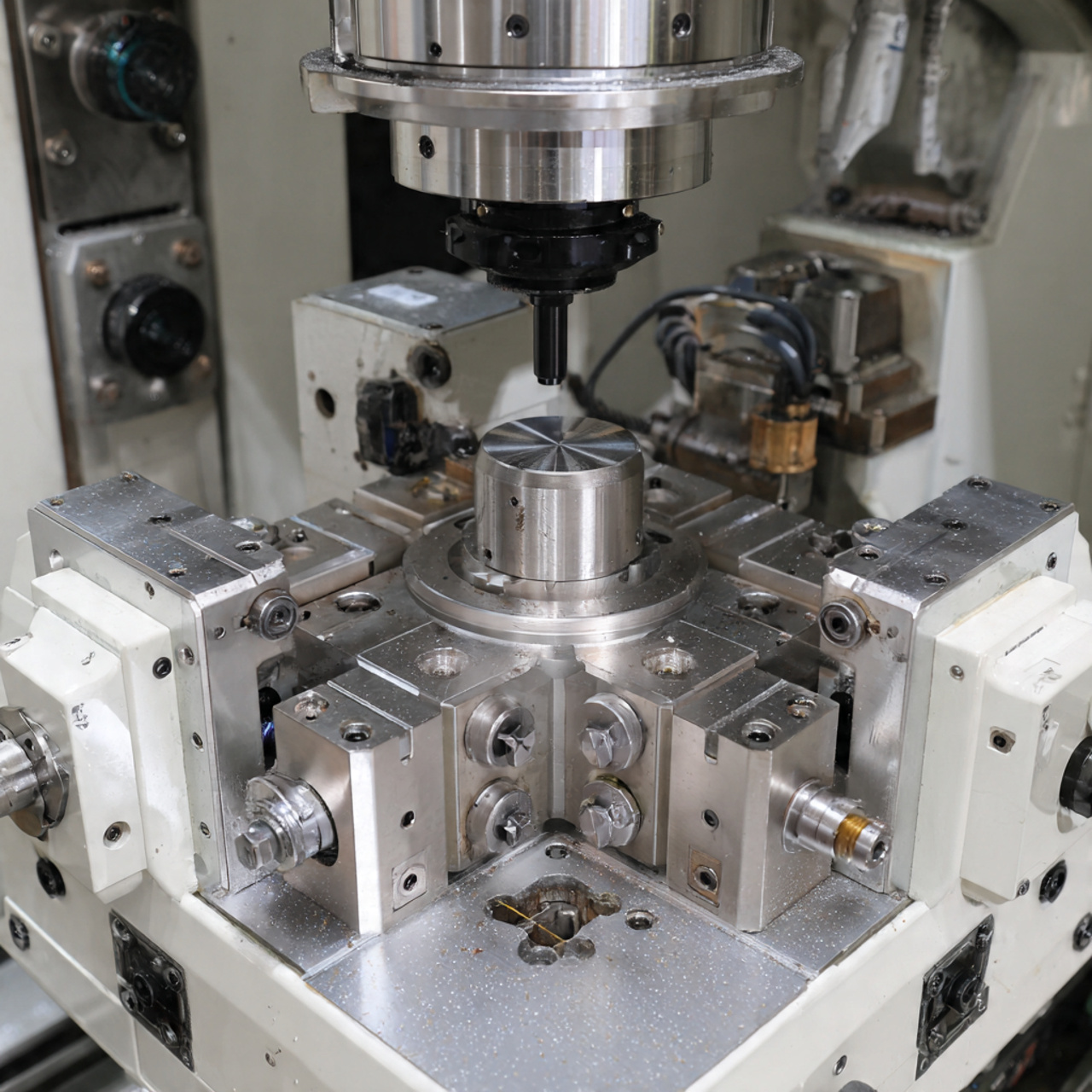

Hình 1 – Xưởng máy phay CNC tại Cơ Khí Nam Dũng
Phân loại các loại máy phay CNC phổ biến hiện nay
Hiện nay, máy phay CNC được chia thành nhiều loại dựa trên số trục hoạt động, kiểu kết cấu bàn máy, mục đích sử dụng, và mức độ tự động hóa. Dưới đây là các loại máy phổ biến nhất trong ngành cơ khí chính xác.
1. Máy phay CNC 3 trục – Cấu hình phổ biến nhất
🔹 Nguyên lý hoạt động:
Máy phay CNC 3 trục cho phép di chuyển dao cắt trên ba trục X, Y, Z, phù hợp với các chi tiết phẳng, lỗ, rãnh hoặc mặt nghiêng đơn giản.
🔹 Ứng dụng:
- Gia công các chi tiết cơ bản như mặt bích, trục, tấm đế, jig gá
- Gia công nhôm, sắt, thép C45, inox 304
- Sản xuất hàng loạt trong lĩnh vực cơ khí, điện tử, công nghiệp phụ trợ
🔹 Ưu điểm:
✅ Giá thành đầu tư thấp
✅ Dễ lập trình và bảo trì
✅ Phù hợp cho sản xuất quy mô vừa và nhỏ
👉 Khảo khảo thêm: Gia công CNC theo yêu cầu – Cơ Khí Nam Dũng

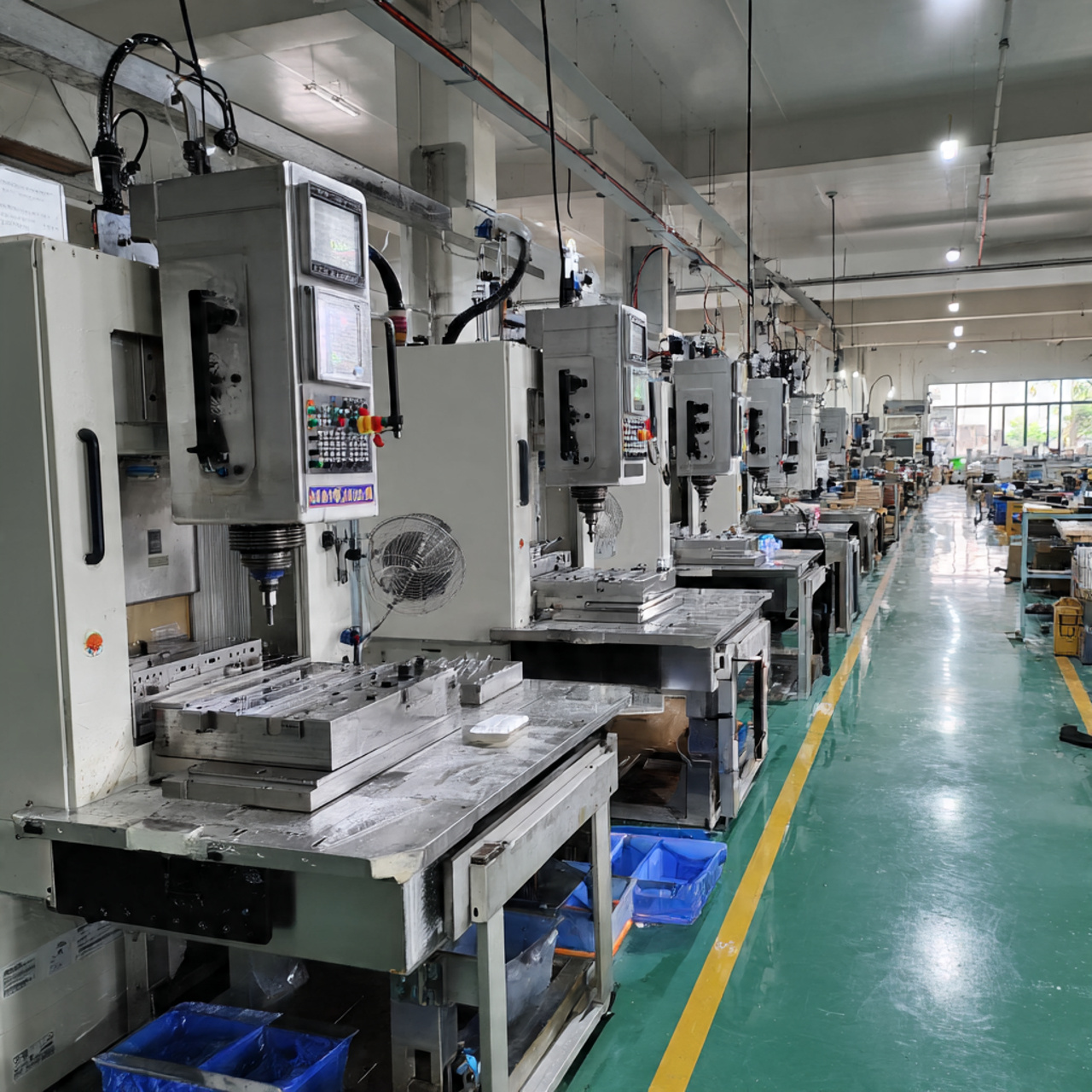

Hình 2 – Máy phay CNC 3 trục trong dây chuyền gia công tại Nam Dũng
2. Máy phay CNC 4 trục – Gia công chi tiết phức tạp hơn
⚙️ Máy phay 4 trục có thêm trục quay A (hoặc B), giúp xoay phôi quanh một trục cố định mà không cần tháo lắp lại, tiết kiệm thời gian và tăng độ chính xác.
🔹 Ứng dụng:
- Gia công trục ren, rãnh xoắn, khối có bề mặt cong
- Dùng trong ngành khuôn mẫu, sản xuất linh kiện ô tô, thiết bị y tế
🔹 Ưu điểm:
✅ Giảm lỗi do gá đặt nhiều lần
✅ Độ chính xác cao hơn 3 trục
✅ Tăng năng suất và chất lượng bề mặt
🔹 Nhược điểm:
⚠️ Giá máy cao hơn, cần kỹ sư lập trình có kinh nghiệm.
Hình 3 – Máy phay CNC 4 trục với hệ thống gá xoay tự động
3. Máy phay CNC 5 trục – Đỉnh cao công nghệ phay chính xác
🧠 Đây là dòng máy cao cấp nhất hiện nay, với khả năng di chuyển đồng thời 5 trục (X, Y, Z, A, B), cho phép gia công bề mặt cong phức tạp mà vẫn giữ độ chính xác tuyệt đối.
🔹 Ứng dụng:
- Công nghiệp hàng không, quốc phòng, khuôn ép nhựa, cánh turbine, linh kiện y tế.
- Gia công chi tiết có hình dạng không đối xứng, mặt nghiêng, mặt xoắn.
🔹 Ưu điểm nổi bật:
✅ Giảm số lần gá đặt → Tăng năng suất
✅ Độ chính xác cao nhất trong các dòng máy phay
✅ Bề mặt gia công mịn, đồng nhất
👉 Xem thêm: Gia công khuôn mẫu cơ khí theo yêu cầu – Cơ Khí Nam Dũng

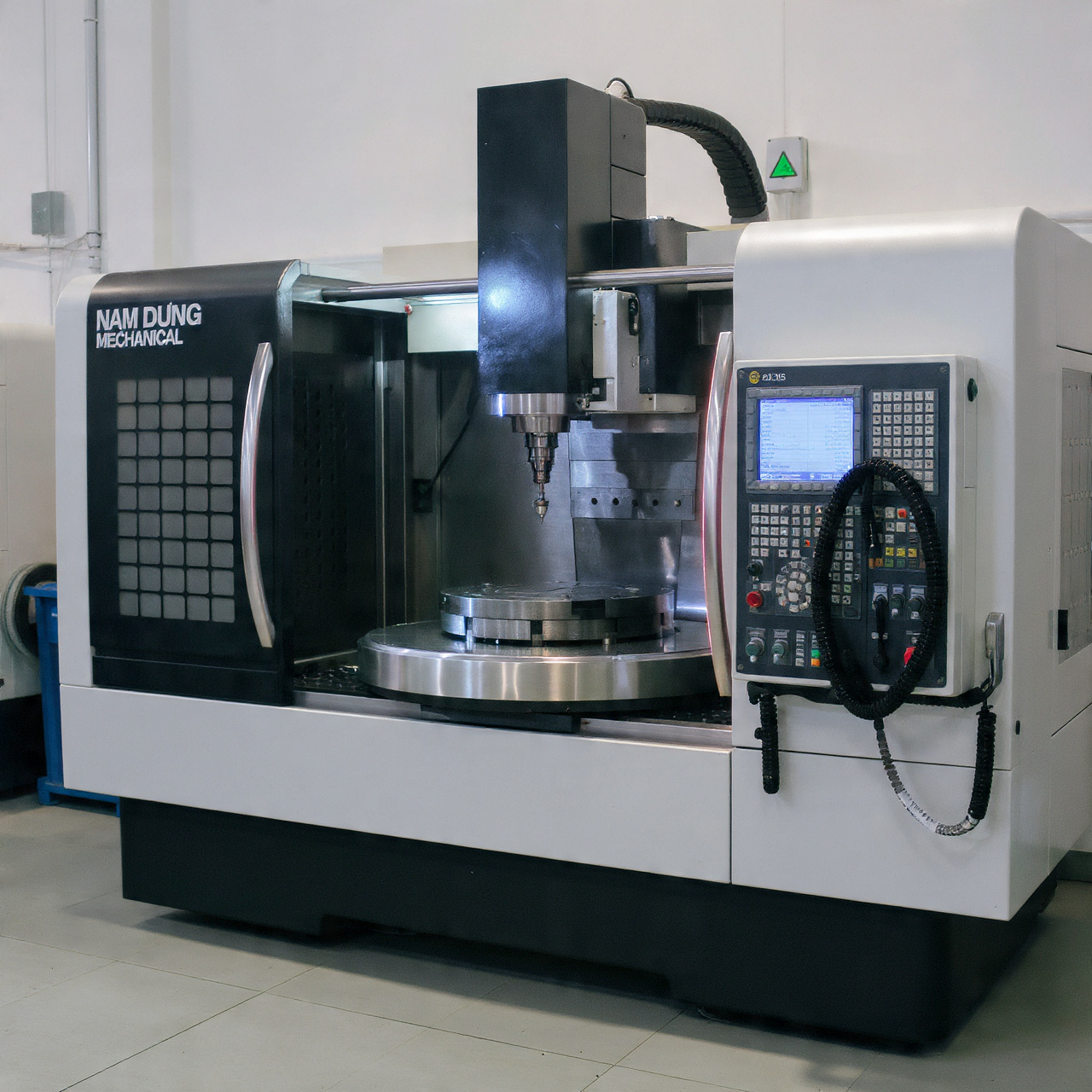

Hình 4 – Máy phay CNC 5 trục đời mới tại Cơ Khí Nam Dũng
4. Máy phay CNC dạng đứng (Vertical CNC Milling Machine)
📍 Đặc điểm:
Trục chính đặt vuông góc với mặt bàn máy, giúp thao tác dễ dàng, quan sát quá trình cắt gọt trực tiếp.
🔹 Ưu điểm:
✅ Phù hợp gia công chi tiết nhỏ – trung bình
✅ Dễ vận hành, giá thành hợp lý
🔹 Nhược điểm:
⚠️ Không phù hợp chi tiết quá lớn hoặc có hình dạng đặc biệt.
5. Máy phay CNC dạng ngang (Horizontal CNC Milling Machine)
📍 Đặc điểm:
Trục chính đặt song song mặt bàn máy, thích hợp gia công chi tiết dài, nặng hoặc cần loại bỏ phoi nhanh.
🔹 Ứng dụng:
- Gia công vỏ hộp số, trục truyền động, khối thép lớn
- Sản xuất thiết bị công nghiệp nặng, khuôn cơ khí lớn
🔹 Ưu điểm:
✅ Hiệu quả khi gia công hàng loạt
✅ Cứng vững, tuổi thọ dao cao
Hình 5 – Máy phay CNC dạng ngang trong xưởng Nam Dũng
Cấu tạo và nguyên lý hoạt động của máy phay CNC
1. Cấu tạo cơ bản
Một máy phay CNC tiêu chuẩn gồm các bộ phận:
⚙️ Trục chính (Spindle): Giữ và quay dao cắt.
🧩 Bàn máy (Worktable): Giữ phôi trong suốt quá trình gia công.
💡 Bộ điều khiển CNC: Xử lý chương trình mã G-code.
🔩 Động cơ servo: Điều khiển chính xác các trục chuyển động.
🖥️ Bảng điều khiển: Nơi vận hành và nhập dữ liệu.
2. Nguyên lý hoạt động
👉 Máy phay CNC hoạt động theo chương trình lập trình sẵn (G-code).
Dao phay di chuyển chính xác theo quỹ đạo đã lập trình để cắt gọt, tạo hình chi tiết theo bản vẽ kỹ thuật.
Xem thêm: Quy trình gia công phay CNC chi tiết – Từ bản vẽ đến sản phẩm hoàn thiện
Ứng dụng của máy phay CNC trong sản xuất cơ khí chính xác
Máy phay CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
1. Ngành khuôn mẫu
🧱 Gia công khuôn ép nhựa, khuôn đúc kim loại, khuôn dập nguội.
Đòi hỏi độ chính xác cao và bề mặt đạt độ bóng tiêu chuẩn Ra < 0.4µm.
2. Ngành ô tô – xe máy
🚗 Gia công các chi tiết như piston, nắp máy, hộp số, vỏ nhôm…
Đảm bảo độ đồng tâm và độ bền cơ học cao.
3. Ngành điện tử – thiết bị y tế
💡 Gia công khung, vỏ, jig gá test, chi tiết nhỏ kích thước 0.1–2mm.
Đòi hỏi công nghệ phay tốc độ cao (High Speed Milling) và dao phủ DLC, TiAlN.
4. Ngành hàng không và quốc phòng
✈️ Gia công cánh turbine, chi tiết composite, khối titan bằng máy phay 5 trục.
Lợi ích khi đầu tư máy phay CNC trong sản xuất
✅ Độ chính xác cao: sai số cực nhỏ.
✅ Năng suất vượt trội: chạy liên tục, giảm nhân công.
✅ Tự động hóa: dễ tích hợp robot nạp phôi.
✅ Lập trình linh hoạt: thay đổi mẫu nhanh chóng.
👉 Xem thêm: Gia công trục tiện CNC – Lưu ý kỹ thuật và vật liệu phổ biến
Các thương hiệu máy phay CNC phổ biến trên thị trường 2025
| Thương hiệu | Xuất xứ | Ưu điểm nổi bật |
|---|---|---|
| HAAS | Mỹ | Độ ổn định cao, phù hợp xưởng vừa & nhỏ |
| MAZAK | Nhật | Độ chính xác cao, dễ lập trình |
| DMG Mori | Đức – Nhật | Hiệu suất mạnh, êm, độ bền cao |
| FANUC | Nhật | Hệ điều khiển CNC phổ biến nhất hiện nay |
| OKUMA | Nhật | Máy cứng vững, chuyên khuôn mẫu |
Tại sao chọn Cơ Khí Nam Dũng là đối tác gia công CNC?
💪 Với hơn 15 năm kinh nghiệm, Cơ Khí Nam Dũng là đơn vị uy tín hàng đầu tại TP.HCM chuyên:
- Gia công phay CNC, tiện CNC, cắt laser, chế tạo khuôn mẫu
- Sở hữu hệ thống máy phay CNC 3–5 trục hiện đại
- Đội ngũ kỹ sư chuyên sâu CAM/CAD – SolidWorks – NX – MasterCAM
- Đảm bảo chất lượng – tiến độ – giá thành cạnh tranh
👉 Xem thêm: Gia công cơ khí chính xác tại TP.HCM
Thông tin liên hệ Cơ Khí Nam Dũng
🏢 CƠ KHÍ NAM DŨNG
- Địa chỉ: Lầu 1, Số 456 Xô Viết Nghệ Tĩnh, Phường Thạnh Mỹ Tây, TP.HCM
- Nhà xưởng: P3-10L-5H, Ấp 2, Xã Vĩnh Lộc B, Huyện Bình Chánh, TP.HCM
- Hotline: 0902.170.441 – 0962.902.096 (Mr. Nam)
- Email: cokhinamdung1@gmail.com
- Website: https://cokhinamdung.vn
Kết luận
⚙️ Máy phay CNC đóng vai trò cốt lõi trong ngành sản xuất cơ khí chính xác, giúp nâng cao năng suất, giảm sai số và tạo ra sản phẩm chất lượng cao.
Với hệ thống máy móc hiện đại và đội ngũ kỹ sư chuyên nghiệp, Cơ Khí Nam Dũng tự tin mang đến giải pháp gia công phay CNC tối ưu nhất cho khách hàng trong năm 2025.
📞 Liên hệ ngay hôm nay để được tư vấn và nhận báo giá gia công CNC chi tiết – Cơ Khí Nam Dũng luôn đồng hành cùng doanh nghiệp trong mọi dự án cơ khí!
