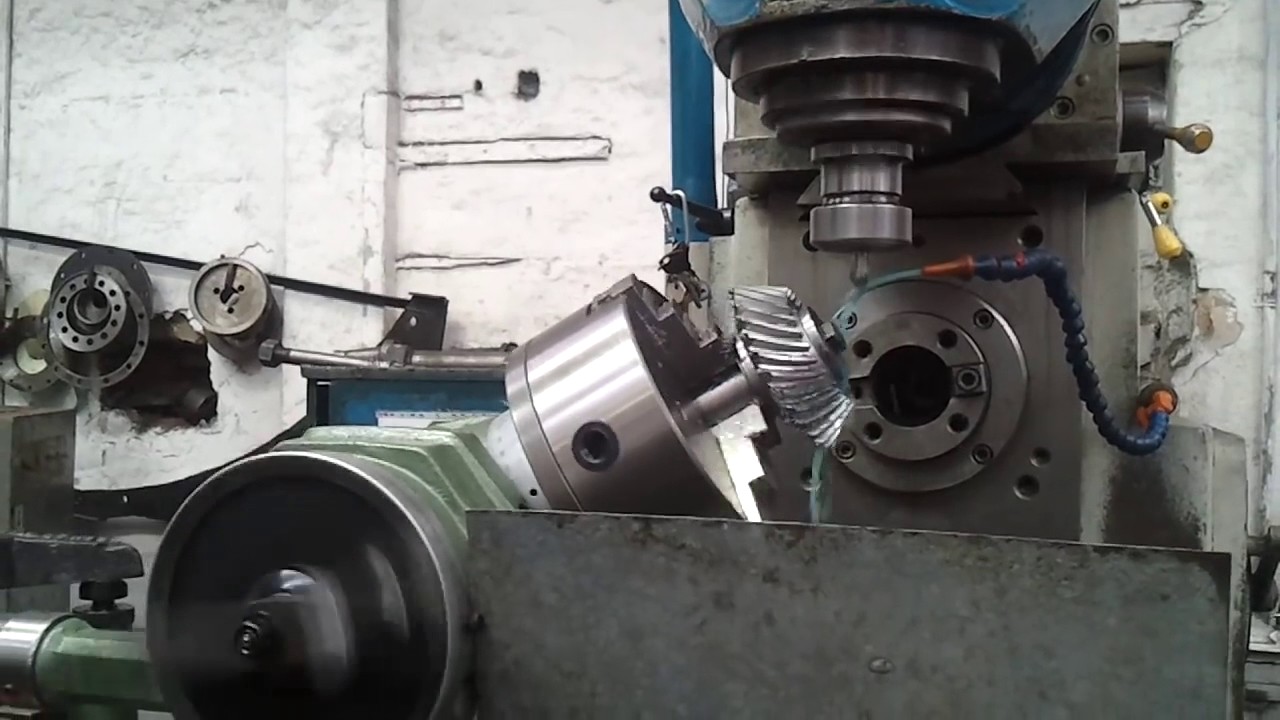

Gia công bánh răng côn – Giải pháp truyền động chính xác trong công nghiệp hiện đại
Gia công bánh răng côn đóng vai trò cực kỳ quan trọng trong ngành cơ khí chế tạo, đặc biệt là trong các hệ thống truyền động yêu cầu sự chuyển đổi moment xoắn và tốc độ giữa hai trục cắt nhau. Từ máy công cụ chính xác, hộp số ô tô, đến các thiết bị hàng không vũ trụ, bánh răng côn là chi tiết then chốt quyết định hiệu suất và độ bền của toàn bộ hệ thống. Với sự phát triển không ngừng của công nghệ, yêu cầu về độ chính xác, độ nhám bề mặt và khả năng chịu tải của bánh răng côn ngày càng khắt khe.
Tại CÔNG TY TNHH CƠ KHÍ NAM DŨNG, chúng tôi luôn tiên phong cập nhật các quy trình và máy móc hiện đại nhất để đáp ứng những tiêu chuẩn cao nhất về gia công bánh răng côn chính xác. Bài viết này sẽ đi sâu vào các khía cạnh công nghệ, vật liệu và kinh nghiệm thực tiễn giúp tối ưu hóa quá trình sản xuất bánh răng côn.
I. Tầm quan trọng của Bánh Răng Côn trong các hệ thống truyền động
Bánh răng côn (Bevel Gear) được thiết kế với răng nằm trên mặt nón, cho phép truyền động giữa hai trục có góc cắt nhau. Sự khác biệt so với bánh răng trụ là khả năng thay đổi hướng truyền lực, làm cho chúng trở thành lựa chọn không thể thiếu trong nhiều ứng dụng:
-
Ô tô: Bộ vi sai cầu sau, hộp số.
-
Máy công cụ: Đầu phân độ, các cơ cấu định vị chính xác.
-
Thiết bị nặng: Máy khai thác mỏ, máy xây dựng.
Độ chính xác của quá trình gia công bánh răng côn ảnh hưởng trực tiếp đến hiệu suất truyền động, độ ồn, độ rung và tuổi thọ của chi tiết. Một sai số nhỏ cũng có thể dẫn đến hiện tượng va đập răng, mài mòn nhanh và hỏng hóc sớm.
II. Công nghệ và Quy trình Gia công Bánh Răng Côn Hiện Đại
Quy trình gia công bánh răng côn được xem là phức tạp hơn nhiều so với bánh răng trụ vì hình dạng và biên dạng răng thay đổi theo chiều dài. Cơ Khí Nam Dũng áp dụng các công nghệ tiên tiến để đảm bảo độ chính xác tuyệt đối.
Các phương pháp chế tạo chính
-
Phay và bào định hình: Là phương pháp truyền thống, sử dụng dao cụ có hình dạng tương ứng với rãnh răng. Phương pháp này thường được dùng cho bánh răng côn có độ chính xác thấp hoặc kích thước lớn. Tuy nhiên, nó không đảm bảo biên dạng răng tối ưu cho khả năng chịu tải cao.
-
Phay lăn (Hobbing) và Phay định hình (Shaping): Đây là các phương pháp cơ bản, nhưng ít được dùng trực tiếp cho bánh răng côn vì hình dạng thay đổi, ngoại trừ một số loại bánh răng côn đặc biệt.
-
Mài và sửa biên dạng (Grinding and Lapping): Sau khi gia công thô (tiện, phay), bánh răng sẽ trải qua giai đoạn mài tinh bằng máy CNC 5 trục để loại bỏ biến dạng do nhiệt luyện và đạt độ nhám bề mặt rất thấp. Công đoạn mài tinh đóng vai trò quyết định độ chính xác cuối cùng của quá trình gia công bánh răng côn.
Đặc điểm của các loại bánh răng côn phổ biến
-
Bánh răng côn răng thẳng: Dễ gia công nhất, sử dụng cho tốc độ thấp và chịu tải trung bình.
-
Bánh răng côn răng nghiêng (Spiral Bevel Gear): Răng cong xoắn ốc, truyền động êm hơn, ít ồn hơn và chịu tải tốt hơn nhiều so với răng thẳng. Tuy nhiên, việc gia công bánh răng nghiêng (mà bánh răng côn xoắn ốc là một biến thể) đòi hỏi máy móc chuyên dụng và kinh nghiệm cao.
-
Bánh răng côn Hypoid: Răng xoắn ốc nhưng trục tâm không cắt nhau, thường dùng trong bộ vi sai xe hơi.
III. Vật liệu tối ưu và Xử lý nhiệt sau gia công
Việc lựa chọn vật liệu và xử lý nhiệt sau gia công bánh răng côn là hai yếu tố song song ảnh hưởng đến độ bền, khả năng chịu mài mòn và giới hạn chịu tải.
Lựa chọn vật liệu phù hợp
Tùy thuộc vào ứng dụng, vật liệu có thể là:
-
Thép: S45C, S50C, SCM440 JP, ...
-
Kim loại màu: Gia công bánh răng đồng (ví dụ: Đồng nhôm, Đồng thiếc) cho các ứng dụng giảm ma sát hoặc không tạo ra tia lửa điện.
-
Polymer: Gia công bánh răng nhựa (Nylon, POM, Polyurethane) cho các ứng dụng tải nhẹ, tốc độ cao, không cần bôi trơn và chi phí thấp.
Cơ Khí Nam Dũng có kinh nghiệm sâu rộng trong việc chế tạo vành răng đồng và các vật liệu đặc biệt khác, đảm bảo độ chính xác của chi tiết sau khi hoàn thành.
Tầm quan trọng của Xử lý nhiệt
Hầu hết bánh răng côn chính xác đều cần được nhiệt luyện (thấm carbon, tôi và ram) để đạt được độ cứng bề mặt cao (chống mài mòn) nhưng vẫn giữ được lõi dai (chống gãy). Sau nhiệt luyện, chi tiết thường bị biến dạng nhẹ, đây là lý do cần phải mài tinh để khôi phục lại biên dạng chính xác.
IV. Tiêu chuẩn Kiểm tra và Đảm bảo Chất lượng
Độ chính xác trong gia công bánh răng côn được đo bằng các tiêu chuẩn quốc tế như DIN, AGMA, ISO. Các tiêu chí kiểm tra bao gồm:
-
Sai số biên dạng răng: Kiểm tra bằng máy đo 3D (CMM) hoặc máy kiểm tra biên dạng răng chuyên dụng.
-
Độ đồng tâm, độ vuông góc: Đảm bảo bánh răng lắp ráp chính xác vào hệ thống.
-
Kiểm tra vết tiếp xúc: Đây là bước quan trọng nhất, kiểm tra sự tiếp xúc giữa cặp bánh răng côn dưới tải. Vết tiếp xúc chuẩn phải phân bố đều và nằm ở vị trí tối ưu.
CÔNG TY TNHH CƠ KHÍ NAM DŨNG (Địa chỉ: Lầu 1, Số 456 Xô Viết Nghệ Tĩnh, Phường Thạnh Mỹ Tây, Thành phố Hồ Chí Minh, Việt Nam) cam kết mọi sản phẩm gia công vành bánh răng đều đạt tiêu chuẩn chất lượng nghiêm ngặt nhất trước khi giao hàng.
V. Lợi ích khi hợp tác gia công bánh răng côn tại Cơ Khí Nam Dũng
Lựa chọn đối tác gia công vành bánh răng đồng hay bất kỳ loại bánh răng nào khác là quyết định then chốt. Cơ Khí Nam Dũng mang đến những giá trị vượt trội:
-
Kinh nghiệm chuyên sâu: Đội ngũ kỹ sư có nhiều năm kinh nghiệm trong lĩnh vực gia công bánh răng nghiêng và các chi tiết phức tạp.
-
Máy móc hiện đại: Đầu tư vào các dòng máy CNC chuyên dụng, đảm bảo sản phẩm đạt dung sai thấp nhất.
-
Tư vấn vật liệu: Hỗ trợ khách hàng lựa chọn vật liệu tối ưu (thép, vành răng đồng, nhựa) phù hợp với môi trường làm việc và yêu cầu chịu tải.
Chúng tôi cung cấp dịch vụ toàn diện từ thiết kế, chọn vật liệu, gia công bánh răng thô, nhiệt luyện, đến mài tinh và kiểm tra chất lượng.
VI. Liên hệ để được tư vấn về gia công bánh răng côn
Nếu quý khách hàng đang tìm kiếm giải pháp gia công bánh răng côn chất lượng cao, độ chính xác tuyệt đối, hãy liên hệ ngay với chúng tôi để nhận được báo giá và tư vấn kỹ thuật chi tiết nhất.
- Địa chỉ: Lầu 1, Số 456 Xô Viết Nghệ Tĩnh, Phường Thạnh Mỹ Tây, TP. Hồ Chí Minh
- Email: cokhinamdung1@gmail.com
- Điện thoại: 0902.170.441 - 0902.815.139
- Website: https://cokhinamdung.vn
Chúng tôi tin rằng, với công nghệ và kinh nghiệm của mình, CÔNG TY TNHH CƠ KHÍ NAM DŨNG sẽ là đối tác tin cậy cho mọi dự án cơ khí của bạn.
