GIA CÔNG BÁNH RĂNG THEO BẢN VẼ: TIÊU CHUẨN KỸ THUẬT VÀ QUY TRÌNH TỐI ƯU

GIA CÔNG BÁNH RĂNG THEO BẢN VẼ: TIÊU CHUẨN KỸ THUẬT VÀ QUY TRÌNH TỐI ƯU TẠI NAM DŨNG

Trong ngành công nghiệp chế tạo máy, bánh răng đóng vai trò là chi tiết truyền động cốt lõi, quyết định hiệu suất và độ bền của toàn bộ hệ thống. Việc đạt được độ chính xác tuyệt đối trong khâu chế tạo là yêu cầu bắt buộc. Chính vì lẽ đó, dịch vụ gia công bánh răng theo bản vẽ đã trở thành một trong những hạng mục quan trọng nhất tại các xưởng cơ khí chính xác.

Tại CÔNG TY TNHH CƠ KHÍ NAM DŨNG, chúng tôi tự hào là đơn vị tiên phong trong việc áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt và quy trình sản xuất tối ưu để cung cấp các sản phẩm bánh răng chất lượng cao, đáp ứng mọi yêu cầu khắt khe từ khách hàng.

I. Tại Sao Việc Gia Công Bánh Răng Theo Bản Vẽ Lại Quan Trọng?

Đối với bất kỳ chi tiết máy nào, việc chế tạo dựa trên bản vẽ kỹ thuật là nền tảng để đảm bảo sự đồng bộ và khả năng lắp ráp. Tuy nhiên, với bánh răng, sự chính xác còn mang ý nghĩa cao hơn:

• Đảm bảo Tỷ số Truyền: Sai số nhỏ trong thông số bánh răng có thể làm thay đổi tỷ số truyền, ảnh hưởng trực tiếp đến tốc độ và lực của máy móc.

• Giảm Ma sát và Tiếng ồn: Bề mặt profile răng phải cực kỳ chính xác để ăn khớp trơn tru, giảm thiểu tiếng ồn, rung động và tổn thất năng lượng.

• Tăng Tuổi thọ: Độ chính xác về vật liệu, độ cứng bề mặt và hình dạng răng sẽ quyết định khả năng chịu tải và độ bền mỏi của bánh răng.

• Tùy chỉnh Đặc thù: Gia công bánh răng theo bản vẽ cho phép chế tạo các loại bánh răng đặc thù, phi tiêu chuẩn, chỉ dùng cho một ứng dụng cụ thể.

II. Gia Công Bánh Răng Theo Bản Vẽ: Phân loại và Vật liệu Phổ biến

Nam Dũng nhận gia công bánh răng đa dạng, từ các loại cơ bản đến phức tạp, bằng nhiều vật liệu khác nhau để phù hợp với môi trường làm việc cụ thể.

1. Các Loại Bánh Răng Nam Dũng Thường Gia Công Bánh Răng

Để đáp ứng mọi nhu cầu truyền động, chúng tôi thực hiện chế tạo nhiều loại bánh răng:

• Bánh Răng Trụ Thẳng: Loại cơ bản và phổ biến nhất, dễ chế tạo.

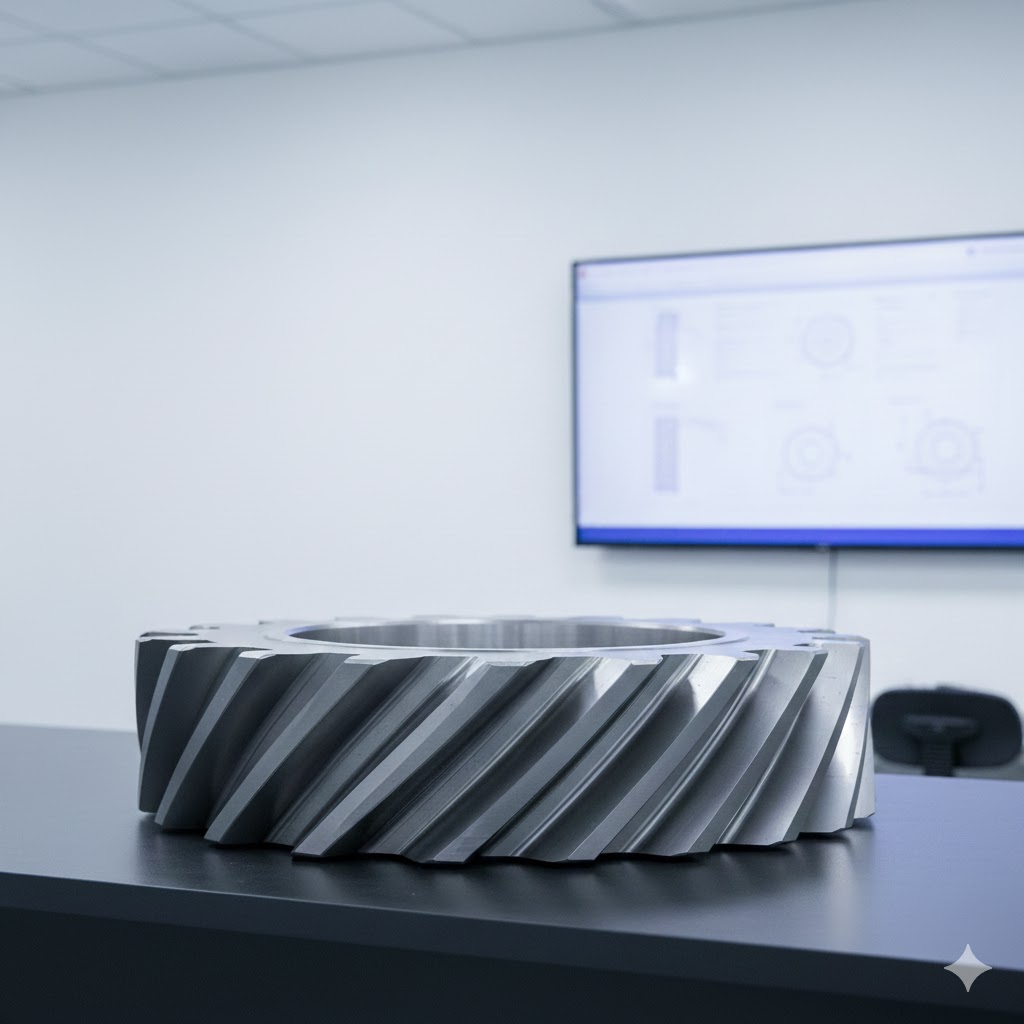

• Bánh Răng Nghiêng: Tăng khả năng truyền mô-men xoắn, giảm rung động và tiếng ồn so với bánh răng thẳng.

• Bánh Răng Côn: Dùng để truyền chuyển động giữa hai trục cắt nhau.

• Thanh Răng và Bánh Răng Vít: Chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

• Vành Bánh Răng: Thường được sử dụng trong các hệ thống hành tinh (planetary gear). Chúng tôi chuyên nhận gia công vành bánh răng chính xác.

2. Các Vật Liệu Chuyên Dùng Để Gia Công Bánh Răng Đồng và Nhựa

Việc lựa chọn vật liệu là bước đầu tiên và quan trọng nhất khi gia công bánh răng theo bản vẽ. Nó quyết định độ bền, khả năng chịu nhiệt và khả năng chịu tải của bánh răng.

• Thép (Steel): Phổ biến nhất (S45C, SCM440, ...) cho bánh răng chịu tải nặng, đòi hỏi độ cứng cao sau xử lý nhiệt.

• Gang (Cast Iron): Dùng cho bánh răng lớn, tốc độ trung bình, yêu cầu độ bền mòn tốt.

• Kim loại Màu: Chúng tôi nhận gia công bánh răng đồng và hợp kim đồng (Bronze) cho các ứng dụng cần chống gỉ sét, ma sát thấp, hoặc trong môi trường ăn mòn.

• Polyme/Nhựa: Gia công bánh răng nhựa (POM, Nylon, Delrin) dùng cho các ứng dụng tải nhẹ, tốc độ cao, không cần bôi trơn nhiều và cần giảm tiếng ồn.

III. Quy Trình Gia Công Bánh Răng Theo Bản Vẽ Chuyên Nghiệp Tại Nam Dũng

Quy trình gia công tại Cơ Khí Nam Dũng được chuẩn hóa và giám sát nghiêm ngặt để đảm bảo sản phẩm cuối cùng đạt tiêu chuẩn chất lượng cao nhất.

Bước 1: Tiếp Nhận và Phân Tích Bản Vẽ Kỹ Thuật

Đội ngũ kỹ sư của Nam Dũng sẽ kiểm tra chi tiết các thông số kỹ thuật, vật liệu yêu cầu và điều kiện làm việc của bánh răng. Bất kỳ sự thiếu sót hoặc mâu thuẫn nào trong bản vẽ sẽ được trao đổi rõ ràng với khách hàng.

Bước 2: Chuẩn Bị Vật Liệu và Thiết Lập Chương Trình Gia Công

Vật liệu được cắt thô theo kích thước ban đầu. Sau đó, kỹ sư lập trình CNC dựa trên bản vẽ, xác định phương pháp gia công phù hợp nhất (phay lăn răng, xọc răng, hoặc phay hồ quang).

Bước 3: Gia Công Phôi Thô và Gia Công Răng Chính Xác

• Tiện/Phay phôi: Chế tạo phôi đạt kích thước đường kính ngoài, đường kính lỗ trục, và các rãnh then/chốt cố định.

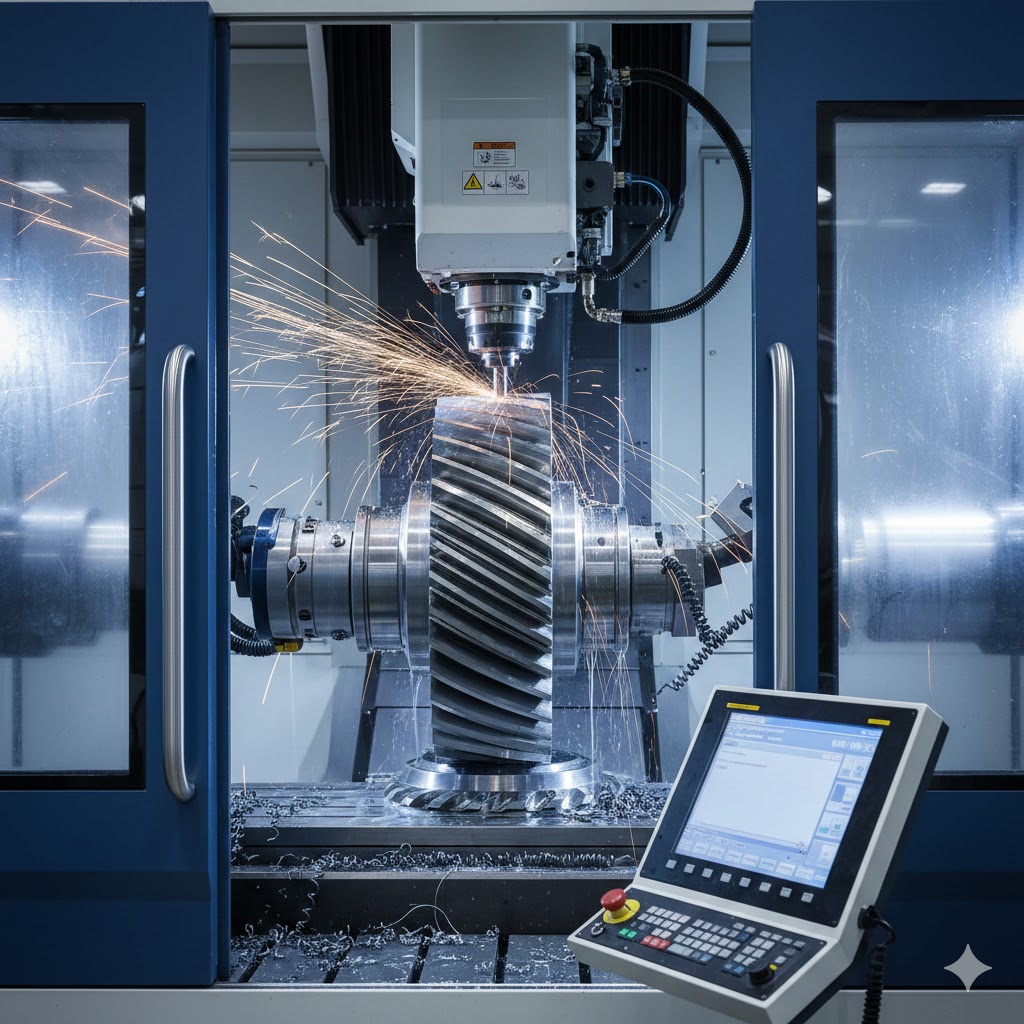

• Gia công răng: Sử dụng các máy chuyên dụng như máy phay lăn răng (hobbing machine) hoặc máy xọc răng (shaper machine). Đối với gia công bánh răng nghiêng, độ chính xác của góc nghiêng $\beta$ là tối quan trọng.

  • Tham khảo: Để tìm hiểu thêm về các dịch vụ gia công khác của chúng tôi, bạn có thể xem trang Dịch vụ Gia công Cơ khí Chính xác. (Đây là một liên kết nội bộ).

Bước 4: Xử Lý Nhiệt và Gia Công Tinh Bề Mặt (Nếu Cần)

Đối với các bánh răng chịu tải nặng, bước này không thể thiếu.

• Xử lý nhiệt: Tôi, ram để đạt độ cứng lõi và độ cứng bề mặt theo yêu cầu (ví dụ: 55-62 HRC).

• Mài răng (Grinding): Để loại bỏ biến dạng do nhiệt và đạt cấp chính xác cao nhất (thường là cấp 5-7 theo tiêu chuẩn ISO).

Bước 5: Kiểm Tra Chất Lượng (QC) Cuối Cùng

Sử dụng các thiết bị đo lường hiện đại (như máy đo CMM, máy đo biên dạng răng) để kiểm tra các thông số quan trọng:

• Độ chính xác của biên dạng răng.

• Sai số bước răng.

• Độ đồng tâm, độ vuông góc của bánh răng so với trục.

• Độ cứng sau xử lý nhiệt.

IV. Năng Lực Cốt Lõi Khi Gia Công Bánh Răng Tại Nam Dũng

Chúng tôi hiểu rằng thị trường cơ khí chính xác có tính cạnh tranh cao. Nam Dũng tự tin mang đến sự khác biệt thông qua:

• Đội ngũ Kỹ sư Chuyên môn cao: Kinh nghiệm lâu năm trong việc giải quyết các bài toán gia công bánh răng phức tạp, từ bánh răng nhỏ đến vành bánh răng cỡ lớn.

• Máy móc Hiện đại: Đầu tư vào các dòng máy CNC và máy gia công răng chuyên dụng, đảm bảo độ chính xác và tốc độ sản xuất.

• Chất lượng Đảm bảo: Cam kết bánh răng đạt cấp chính xác theo tiêu chuẩn quốc tế (DIN, ISO) mà bản vẽ yêu cầu.

• Thời gian Giao hàng: Tối ưu hóa quy trình để rút ngắn thời gian sản xuất mà vẫn đảm bảo chất lượng.

V. Liên Hệ Dịch Vụ Gia Công Bánh Răng Theo Bản Vẽ

Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác uy tín, chuyên nghiệp và có năng lực kỹ thuật vượt trội trong lĩnh vực gia công bánh răng theo bản vẽ các loại (bao gồm gia công bánh răng đồng, gia công bánh răng nhựa hoặc gia công bánh răng nghiêng...), CÔNG TY TNHH CƠ KHÍ NAM DŨNG chính là lựa chọn tin cậy.

Thông tin liên hệ:

• CÔNG TY TNHH CƠ KHÍ NAM DŨNG

• Địa chỉ: Lầu 1, Số 456 Xô Viết Nghệ Tĩnh, Phường Thạnh Mỹ Tây, Thành phố Hồ Chí Minh, Việt Nam

• Mail: cokhinamdung1@gmail.com

• Liên hệ: 0902.170.441 - 0902.815.139

• Website: https://cokhinamdung.vn/

Hãy gửi bản vẽ kỹ thuật của bạn cho chúng tôi ngay hôm nay để nhận được báo giá tốt nhất và giải pháp kỹ thuật tối ưu!
