GIỚI THIỆU CHUNG VỀ PHAY CNC
Phay CNC (Computer Numerical Control) là quá trình gia công cơ khí bằng cách sử dụng máy tính để điều khiển chuyển động của dao cắt. Tùy vào số trục hoạt động, máy phay CNC được chia thành 3 loại phổ biến: 3 trục, 4 trục và 5 trục. Mỗi loại phù hợp với từng mức độ phức tạp và nhu cầu gia công khác nhau.

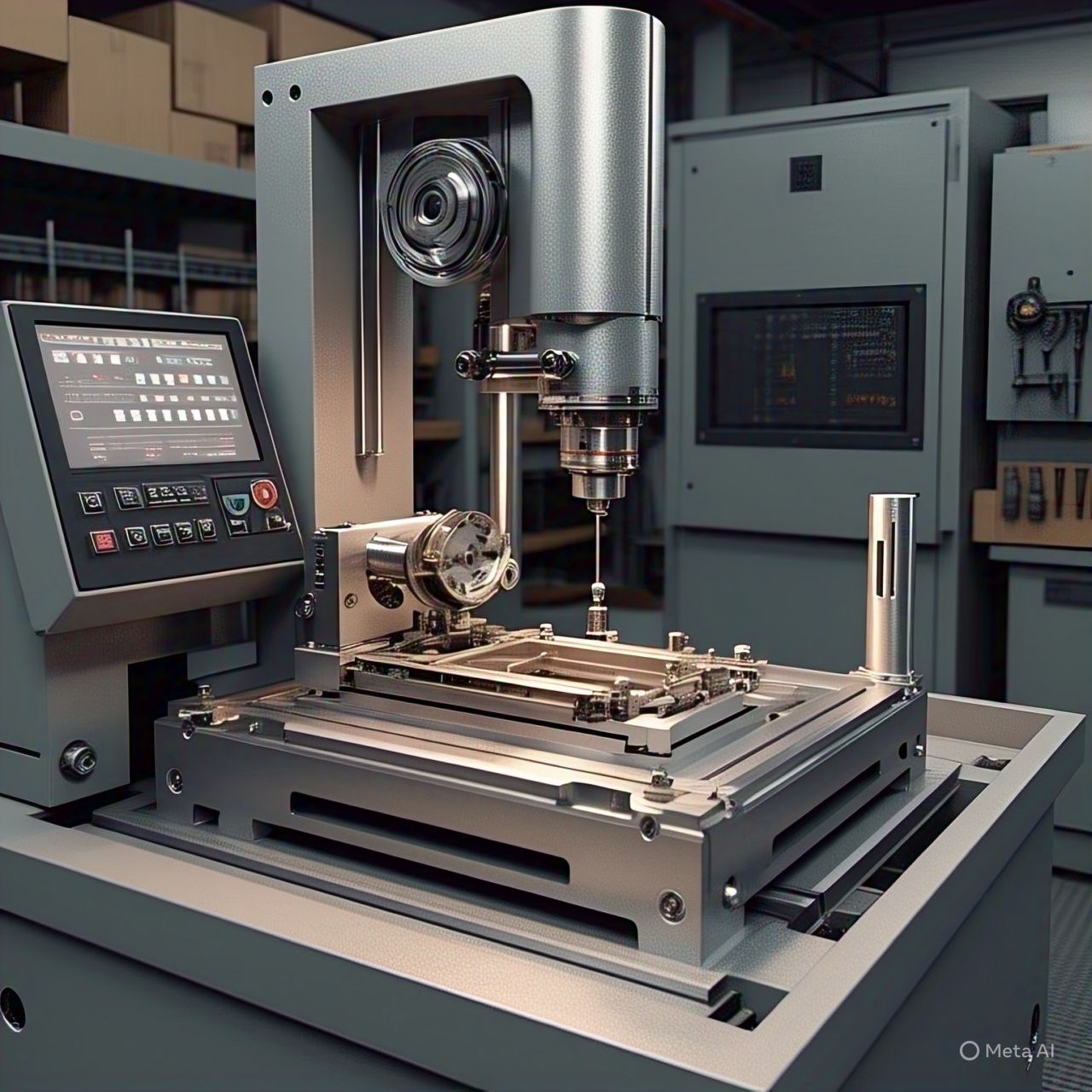

PHAY CNC 3 TRỤC LÀ GÌ?
🔹 Cấu tạo & chuyển động:
Máy phay CNC 3 trục hoạt động theo ba phương:
- Trục X: Di chuyển trái – phải
- Trục Y: Di chuyển trước – sau
- Trục Z: Di chuyển lên – xuống
Dao cắt di chuyển trên bề mặt chi tiết theo ba chiều cố định.
🔹 Ưu điểm:
- Cấu tạo đơn giản, dễ vận hành
- Chi phí đầu tư thấp
- Phù hợp với các chi tiết có hình dạng phẳng hoặc đối xứng
- Dễ lập trình, dễ bảo trì
🔹 Nhược điểm:
- Không thể gia công các chi tiết có hình học phức tạp
- Cần gá đặt nhiều lần cho các mặt khác nhau
- Thời gian gia công lâu hơn
🔹 Ứng dụng:
- Gia công mặt phẳng
- Cắt rãnh, khoan lỗ
- Tạo các chi tiết đơn giản như tấm đế, nắp, trục trơn…

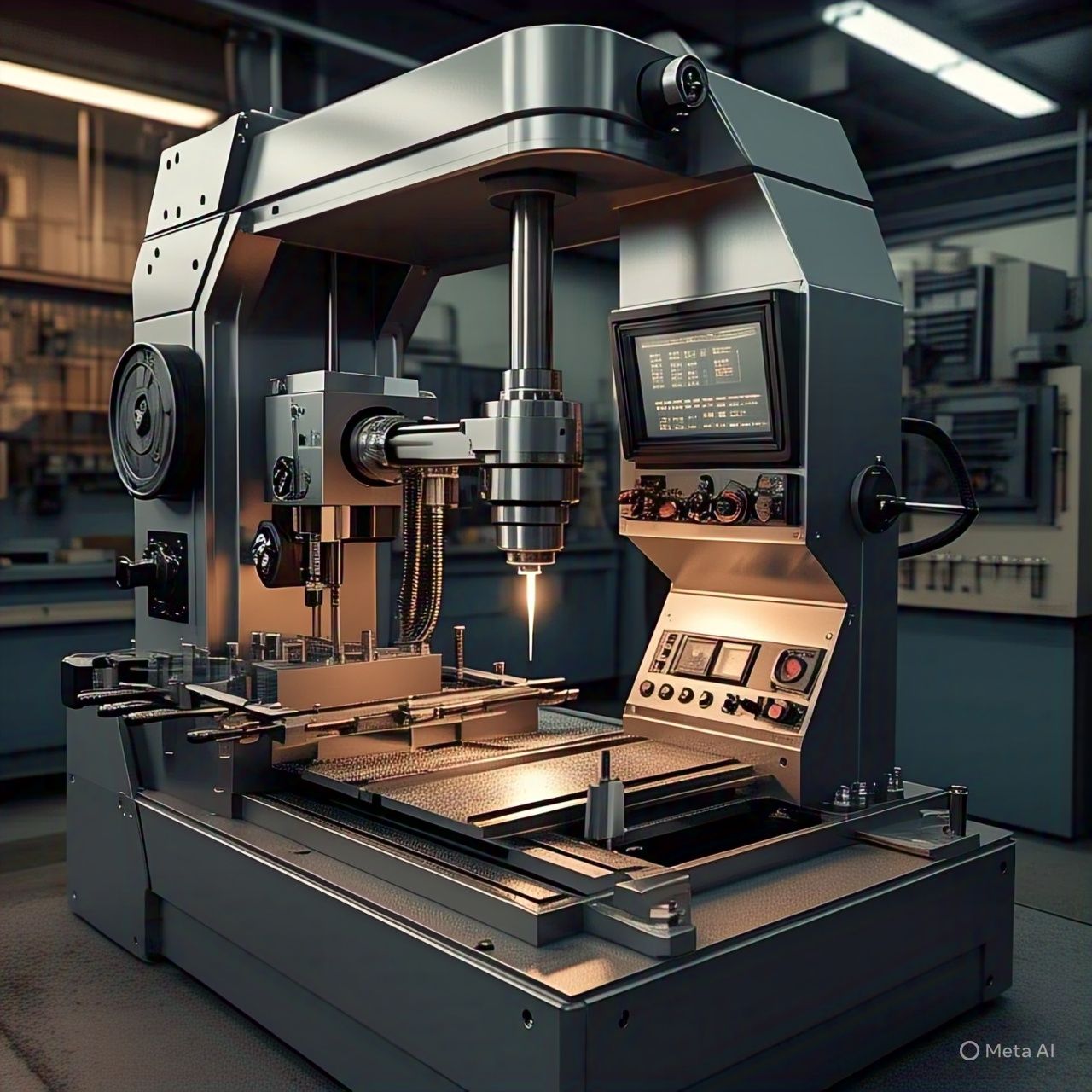

PHAY CNC 4 TRỤC LÀ GÌ?
🔹 Cấu tạo & chuyển động:
Ngoài 3 trục X, Y, Z như máy 3 trục, máy 4 trục có thêm trục A – quay quanh trục X. Điều này cho phép chi tiết được xoay tròn trong quá trình gia công.
🔹 Ưu điểm:
- Gia công được nhiều mặt của chi tiết trong một lần gá đặt
- Tăng độ chính xác khi gia công hình trụ, khối vuông
- Giảm thời gian sản xuất
- Phù hợp gia công các chi tiết đối xứng xoay
🔹 Nhược điểm:
- Giá thành máy cao hơn máy 3 trục
- Yêu cầu lập trình phức tạp hơn
- Cần người vận hành có tay nghề cao hơn
🔹 Ứng dụng:
- Gia công bánh răng, trục ren
- Các chi tiết tròn có rãnh hoặc lỗ theo nhiều mặt
- Vật thể 3D có hình dạng đối xứng

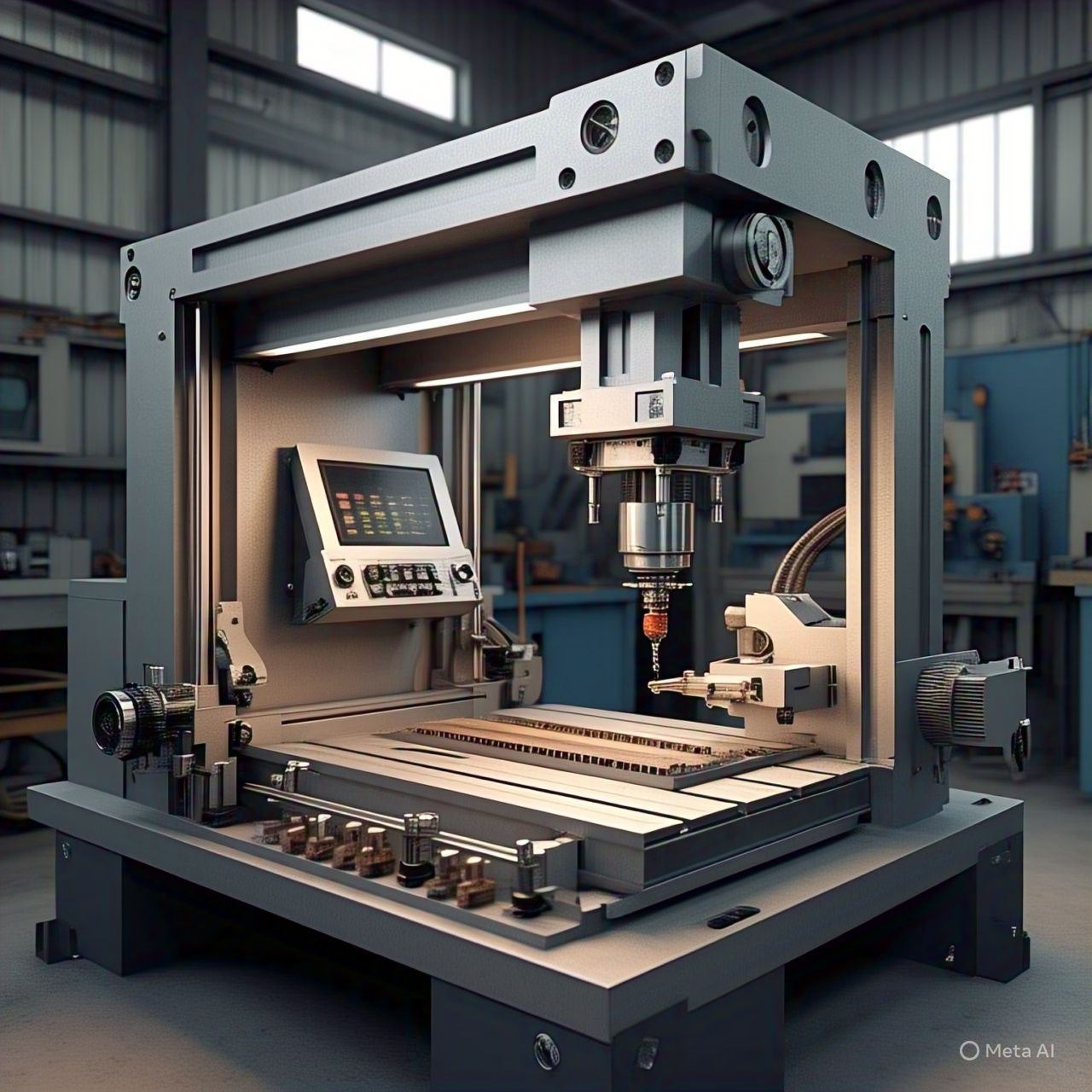

PHAY CNC 5 TRỤC LÀ GÌ?
🔹 Cấu tạo & chuyển động:
Máy phay CNC 5 trục bao gồm:
- 3 trục chính: X, Y, Z
- 2 trục quay bổ sung: trục A (quay quanh X) và trục B hoặc C (quay quanh Y hoặc Z)
Điều này cho phép dao cắt tiếp cận chi tiết từ mọi hướng mà không cần tháo lắp lại.
🔹 Ưu điểm:
- Gia công các chi tiết cực kỳ phức tạp trong 1 lần gá đặt
- Độ chính xác cực cao
- Rút ngắn thời gian gia công
- Giảm thiểu sai số do gá đặt thủ công
- Tối ưu bề mặt chi tiết, giảm vết cắt thừa
🔹 Nhược điểm:
- Chi phí đầu tư rất cao
- Lập trình và vận hành yêu cầu kỹ sư có trình độ cao
- Bảo trì, sửa chữa phức tạp
🔹 Ứng dụng:
- Gia công trong công nghiệp hàng không, y tế, ô tô
- Các chi tiết có hình học không đối xứng
- Khuôn mẫu, cánh quạt, chi tiết turbine, đầu nối phức tạp
BẢNG SO SÁNH PHAY CNC 3 TRỤC, 4 TRỤC VÀ 5 TRỤC
| Tiêu chí | Phay CNC 3 trục | Phay CNC 4 trục | Phay CNC 5 trục |
|---|---|---|---|
| Số trục chuyển động | 3 | 4 | 5 |
| Khả năng gia công | Cơ bản | Vừa | Cao |
| Độ chính xác | Trung bình | Khá | Rất cao |
| Thời gian gia công | Lâu | Trung bình | Nhanh |
| Chi phí đầu tư | Thấp | Vừa | Cao |
| Khả năng tự động hóa | Thấp | Trung bình | Rất cao |
| Lập trình | Dễ | Trung bình | Khó |
| Ứng dụng | Chi tiết đơn giản | Chi tiết tròn | Chi tiết phức tạp |
LỰA CHỌN LOẠI MÁY PHAY CNC PHÙ HỢP
Tùy vào nhu cầu sản xuất và ngân sách, doanh nghiệp nên lựa chọn máy phù hợp:
- Doanh nghiệp gia công cơ bản: Máy 3 trục là lựa chọn tiết kiệm, dễ vận hành
- Gia công vừa – phức tạp: Máy 4 trục giúp tối ưu quy trình
- Khuôn mẫu, hàng không, y tế: Máy 5 trục là bắt buộc để đảm bảo độ chính xác cao
DỊCH VỤ GIA CÔNG PHAY CNC TẠI CƠ KHÍ NAM DŨNG
Cơ Khí Nam Dũng sở hữu đầy đủ hệ thống máy CNC từ 3 trục đến 5 trục hiện đại, đáp ứng mọi nhu cầu:
- Gia công đơn chiếc – sản xuất số lượng lớn
- Hỗ trợ kỹ thuật, tối ưu bản vẽ cho khách hàng
- Gia công inox, nhôm, thép, đồng…
- Giao hàng toàn quốc – đúng tiến độ
